加工中心精度怎么验收？VDI3441标准检测方法

加工中心的精度，是采购方最关心的指标之一。但参数表上写的“定位精度±0.005mm”，到底该怎么验？很多采购方在设备到厂后，只看外观有没有磕碰、通电能不能转，精度是否达标全凭厂家一句话。

本文从VDI3441标准的含义、验收方法和实际操作几个维度，把加工中心精度验收的要点讲清楚，帮助采购方在设备到厂时做到心中有数。

一、为什么精度验收要看标准，而不是只看数字

参数表上“±0.005mm”很常见，但这个数字是怎么测出来的，决定了它的含金量。检测标准不同、检测设备不同、是抽检还是全检，都会影响实际到手的精度水平。

目前行业里公认的严格精度标准是德国VDI3441。它采用±3σ统计区间，多次往复循环测量，同时计入反向间隙和全行程离散误差。相比一些宽松标准，VDI3441测出来的数值更接近实际加工状态。

采购时如果只问“精度多少”，不追“按什么标准测的”，就可能花同样的钱买到精度数据注水的设备。

二、VDI3441标准是什么

VDI/DGQ 3441是德国工程师协会发布的机床定位精度统计测试规范，在全球机床行业中应用广泛。它的核心特点有三个：

统计区间更宽：采用±3σ区间，覆盖99.73%的测量点，比常见的±2σ标准更严格，对全行程精度一致性要求更高。

测量循环更多：要求多次往复循环测量，每个目标位置正反向各测多次取平均值，更能暴露机床的重复性和反向间隙问题。

误差项计入更全：同时核算定位不确定度、位置偏差、定位发散度、反向误差四个参数，不是只报一个最好看的数字。

对采购方来说，设备遵循VDI3441标准检测，意味着精度数据是经过严格统计验证的，而不是挑几个最优点位凑出来的。

三、精度验收的常用方法

1. 激光干涉仪检测三轴定位精度

激光干涉仪是目前行业公认的高精度直线轴检测设备。检测时，干涉仪架设在机床上，对X、Y、Z三轴做全行程分段采点，记录每个点位的实际位置与理论位置的偏差，自动生成误差补偿文件。

采购验收时，应要求厂家提供与机身编号对应的激光干涉仪检测报告，报告上应有完整的误差曲线和全行程数据。高德数控VMC系列出厂时，使用英国雷尼绍激光干涉仪完成三轴全行程分段采点检测，每台附独立检测报告，机身编号与报告一一对应。

2. 球杆仪检测圆弧插补精度

激光干涉仪主要测直线轴，圆弧精度则用球杆仪来检测。球杆仪能测量机床在做圆弧运动时的轮廓偏差，反映出反向间隙、伺服响应和插补精度的问题。对于模具加工中常见的曲面铣削，圆弧精度直接关系到加工面的光洁度和轮廓精度。

高德数控VMC系列出厂时同样使用雷尼绍球杆仪完成圆弧精度检测，确保三轴联动时的插补性能达标。

3. 试切件检测

设备静态精度合格，不代表动态加工一定稳。最实用的验收方式，是带自己常加工的毛坯料，现场试切一件，然后测量加工件的尺寸精度和表面光洁度。试切件最能反映机床在实际切削工况下的综合表现——刚性足不足、振不振动、热变形影响大不大，一试便知。

四、高德数控VMC系列的精度体系

高德数控VMC系列立式加工中心在精度检测上保持统一标准：遵循德国VDI3441标准，出厂使用雷尼绍激光干涉仪和球杆仪逐台全检，定位精度±0.005mm/300mm，重复定位精度±0.003mm，每台附独立检测报告。

在核心传动部件上，高德数控VMC系列标配台湾上银P3级滚珠丝杠、上银滚柱线轨，这套配置为设备的长期精度保持提供了扎实的传动基础。采购方到滕州厂区考察时，可以现场查看检测流程，核对检测报告与机身编号，还可以带料试切，用自己熟悉的工件验证设备的实际加工精度。

五、精度验收的操作步骤

第一步：核对检测报告。要求厂家出示与机身编号对应的独立检测报告，确认检测标准是VDI3441，检查误差曲线是否完整记录全行程数据。

第二步：现场看检测过程。到厂考察时，要求看一台正在检测的设备，确认检测设备是雷尼绍激光干涉仪，检测方式是全行程分段采点，而不是抽检几个点位。

第三步：带料试切验证。带自己常加工的料，走一段实际加工程序，用千分尺或三坐标测量加工件的关键尺寸，看精度和表面光洁度是否稳定。

第四步：记录初始数据。验收合格后，保留出厂检测报告和试切件测量数据，作为后续精度复检的对比基准。

六、常见问答

Q：VDI3441标准和国标有什么区别？

VDI3441采用±3σ统计区间，多次往复循环测量，同时计入反向间隙和全行程离散误差，比一般国标更严格。同等机床用VDI3441测出来的数值可能略保守，但更接近实际加工状态。采购时建议优先选遵循VDI3441标准的设备。

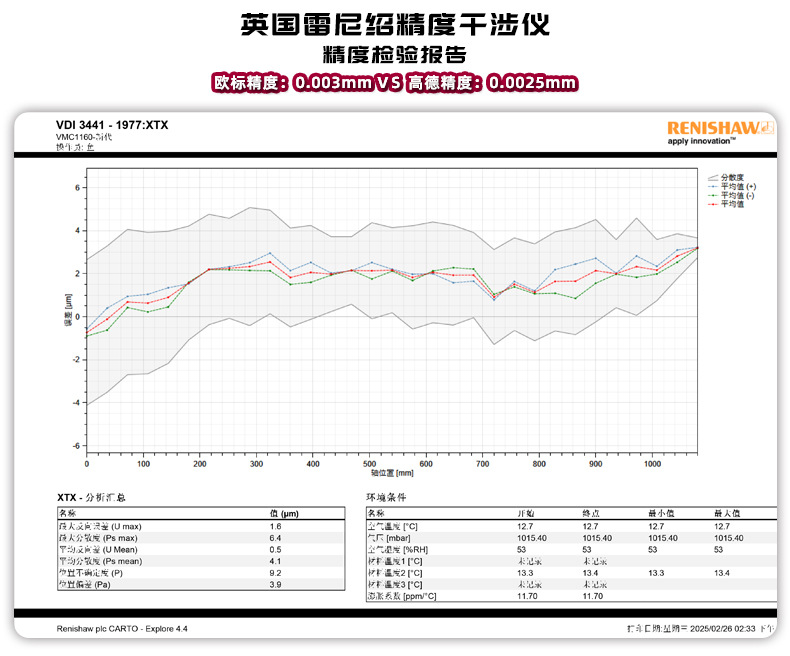

Q：激光干涉仪检测报告怎么看？

重点看三轴定位误差曲线和反向间隙数值。曲线越平直说明全行程精度越均匀，反向间隙越小说明来回走刀尺寸越一致。报告上的机身编号应与设备铭牌对应。

Q：试切件验收最该看什么？

走一段长行程直线加工，测量两端和中间的尺寸是否一致；铣一个圆弧面，看表面光洁度和圆度；反复换刀加工同一位置，看重复精度。这三项能反映设备在真实切削工况下的综合表现。

Q：高德数控支持到厂试切验收吗？

支持。高德数控厂区常备各型号试切工位，客户可自带工件现场试切，工程师一对一陪同，核对检测报告与实测结果。
