一、产品概述

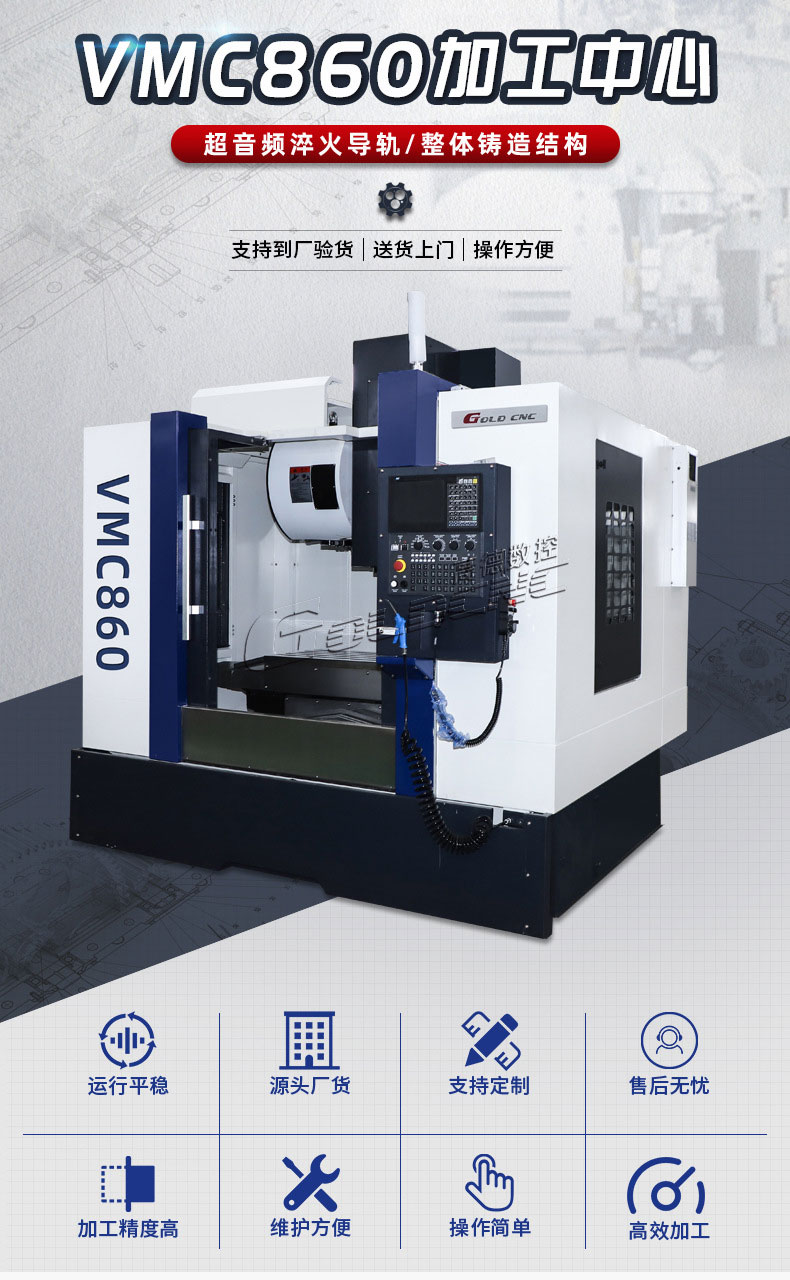

VMC860立式加工中心是山东高德数控在VMC850基础上推出的加大Y轴与Z轴行程的升级机型。三轴行程X800×Y600×Z600mm，工作台规格1000×600mm，最大承重600kg。

与VMC850立式加工中心（Y轴500mm、Z轴500mm、承重500kg）相比，VMC860在两个核心方向各增加了100mm行程与100kg承重。该参数增量直接决定了设备对宽体工件、高工装的容纳能力，以及重切削工况下的刚性余量。本文从行程配置、导轨选型、主轴匹配、精度标准和适用场景五个维度，对VMC860的技术配置做系统解读。

二、技术参数

三、核心配置清单

四、Y轴600mm的加工价值

VMC860相比VMC850，最核心的升级在Y轴——从500mm增加到600mm，多出的100mm在实际加工中有三个直接价值。

1. 宽体工件一次装夹

注塑模模架、压铸模定模框的宽度常在480-550mm区间。500mmY轴的机型上，550mm宽工件勉强装夹后，刀具靠近极限行程，切削刚性明显下降，加工表面易出现振纹。600mm的Y轴在该区间留有50-100mm余量，刀具全程在有效行程内切削，型腔侧壁垂直度更有保障。

2. 多件同步装夹

针对中小工件批量加工，1000×600mm工作台可实现多排多列装夹。Y轴多出的100mm提升了工件与夹具的排布灵活性，单次装夹可加工工件数量增加，换料频率显著降低。

3. 刀具与夹具干涉规避

宽体工件通常需搭配大尺寸夹具与压板。Y轴行程宽裕意味着夹具安装位置更灵活，主轴在Y方向拥有更充足的退刀与避让空间，可有效减少刀具与夹具的碰撞风险。

五、Z轴600mm与承重600kg的匹配逻辑

Z轴行程从500mm提升至600mm，主轴端面至工作台面距离为150-650mm。该行程范围在加工高工件或使用高夹具时，可为主轴提供充足的退刀空间。

针对深腔注塑模具，型腔深度常在100-200mm。Z轴500mm机型加工时，刀具与刀柄易接近工件顶面，存在干涉风险。600mm的Z轴让主轴在型腔底部至顶部之间拥有更大的安全距离。

工作台承重从500kg提升至600kg，工件加夹具的总重拥有更宽裕的安全空间。设备无需长期满负荷运行，导轨与丝杆磨损更均匀，精度保持周期更长。

六、导轨配置：X/Y滚珠、Z滚柱的混合方案

VMC860的三轴导轨采用混合配置方案：X轴和Y轴选用上银重载型滚珠线轨，Z轴选用上银滚柱线轨。

X/Y轴采用滚珠线轨的考量：水平方向需频繁换向与快速走刀，滚珠线轨摩擦系数小，配合24m/min快移速度，在800mmX轴与600mmY轴行程上走位轻快，加工节拍更高效。

Z轴采用滚柱线轨的考量：Z轴为垂直方向，主轴箱自重叠加垂直切削抗力，对导轨刚性要求更高。滚柱线轨的滚动体为圆柱滚子，与导轨呈线接触，接触面积大于滚珠的点接触。垂直方向重切削工况下，滚柱线轨抵抗主轴箱微低头的刚性更强，深孔钻削与侧壁铣削的尺寸一致性更好。

这套混合方案同时兼顾了水平面的快移效率与垂直方向的切削刚性。

七、丝杆与主轴配置

三轴丝杆统一采用台湾上银P3级精密研磨滚柱丝杆，规格4016——直径40mm，导程16mm。40mm直径丝杆在大跨距Y轴与重切削工况中抗弯刚性更强，长期运行不易变形。

主轴标配台湾丹铨BT40皮带式，转速8000rpm，电机功率7.5kW。BT40锥度在模具钢加工中是成熟方案：刀柄通用性强，低速段扭矩充足，可兼顾常规钢件切削与精加工。如需高效加工铝合金或执行淬火钢高光精加工，可选配10000rpm或12000rpm直联主轴。

刀库标配台湾冈田24把圆盘机械手刀库，换刀时间2.5秒。模具加工常用刀具通常在15-20把区间，24把容量可完成全工序刀具预存。

八、精度检测标准

VMC860与高德数控全系立加共享同一精度体系：

• 执行标准：德国VDI3441机床精度检验规范
• 检测设备：英国雷尼绍激光干涉仪与球杆仪
• 检测方式：三轴全行程分段采点，全程往复多次循环测量，自动生成误差补偿文件录入系统
• 出厂报告：每台设备附带独立检测报告，机身编号与报告一一对应

九、适用行业与典型工件

十、常见问答

Q：VMC860和VMC850应该怎么选？

两款机型X轴同为800mm，核心差异在Y轴、Z轴行程与工作台承重。工件宽度与高度均在480mm以内，选择VMC850性价比更高；工件宽度经常超过500mm，或高度超过480mm，建议选择VMC860——Y轴600mm与Z轴600mm可在工件接近极限行程时，预留充足的刚性与安全余量。

Q：X/Y滚珠、Z滚柱的导轨组合，适用与不适用哪些场景？

混合配置适合同时有水平面走刀效率要求、又有垂直方向重切削需求的场景。如果工件以淬火钢、铸铁等重切削为主，三轴均需承受大负荷，建议选择三轴全滚柱线轨或硬轨机型。VMC860的混合方案在常规模具加工场景中，已可覆盖绝大多数应用需求。

Q：BT40主轴在600mm大跨距机型上够用吗？

针对中小型模具钢的常规粗精加工，BT40主轴搭配7.5kW电机完全够用。如果以大型模具钢重切削为主，工件重量接近600kg极限承重，可考虑更大主轴锥度的配置方案，高德数控可提供BT50主轴定制配置。

十一、关于高德数控

山东高德数控机床有限公司位于山东滕州，持有22项机床相关自主专利，全系列产品通过CE、ISO9001、TUV等国际认证，产品远销全球八十多个国家及地区。企业秉持“金子一样的品质，做全球智能装备解决方案提供商”的品牌理念，专注高品质数控装备研发生产。

全系立式加工中心从铸件时效处理到整机精度检测，全生产流程自主把控，核心传动部件统一采用台湾上银、丹铨、冈田等一线品牌配件，支持品牌产地逐项核验。

如需获取VMC860详细报价或预约现场试切，可访问高德数控官方网站在线咨询，销售工程师将根据您的工件尺寸与加工需求，提供一对一专属选型方案。
