一、汽配模具加工的行程与刚性需求

汽车零部件模具——发动机壳体模具、变速箱体模具、底盘结构件模具——有一个共同特点：工件宽。发动机壳体模具宽度常在600mm以上，变速箱体模具宽度可达700mm，底盘连接件模具不仅宽，而且型腔深、余量大。

这类工件对机床的要求不是转速有多高，而是两点：Y轴跨距够不够宽，能不能一次装夹完成加工；床身刚性够不够强，能不能扛住大余量开粗。

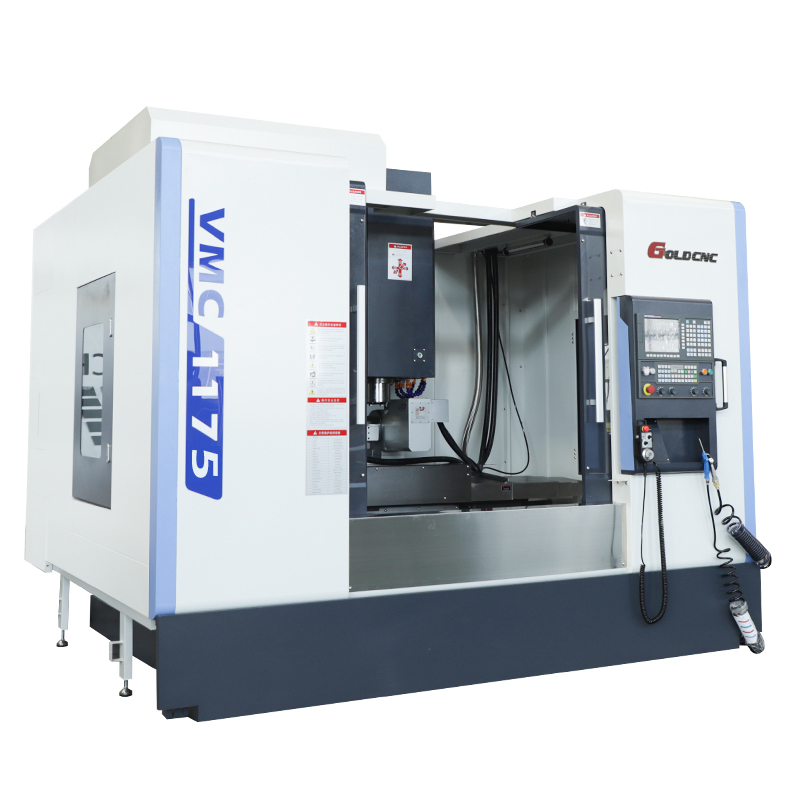

山东高德数控VMC1175立式加工中心，三轴行程X1100×Y750×Z700mm，工作台1200×700mm，承重800kg，是面向宽体汽配模具和中大型结构件推出的重载机型。本文从行程价值、结构刚性和配置匹配三个维度，分析这款机型在汽配模具加工中的应用表现。

二、核心技术参数

三、核心配置清单

四、Y轴750mm在宽体汽配模具中的核心价值

VMC1175的Y轴750mm，在VMC系列中是仅次于VMC1580/1690的大跨距规格。相比VMC1160的Y轴600mm多出150mm，相比VMC860的Y轴600mm同样多出150mm。这150mm的增量，针对的正是宽度超过600mm的汽配模具工件。

变速箱壳体模具宽度常在650-700mm之间。在600mmY轴的机型上，700mm宽的工件已接近甚至超出极限行程，装夹后刀具在Y轴方向几乎没有走刀空间，只能分段加工或外协。VMC1175的750mmY轴可一次装夹完成700mm以内工件的全部工序，刀具全程在有效行程内切削，型腔侧壁垂直度更有保障。

X轴1100mm与VMC1160相同，可容纳1米左右的工件加装夹空间。Z轴700mm比VMC860的600mm多出100mm，对于深腔模具和较高工装的适应性更强。工作台承重800kg，大型汽配模胚加夹具总重常超过500kg，留有充足安全余量。

五、三轴滚柱线轨与BT40/BT50主轴选项

VMC1175三轴全部采用台湾上银重载型滚柱线轨。滚柱线轨的滚动体是圆柱滚子，与导轨做线接触。汽配模具加工以大余量开粗为主，搭配φ80-φ125mm面铣刀大切深切削时，滚柱线轨的抗振性和承载能力更强。

三轴丝杆统一采用上银P3级精密研磨滚柱丝杆，规格4016——直径40mm，导程16mm。40mm大直径丝杆在大跨距Y轴和重切削工况中，抗弯刚性表现更优异。

主轴标配台湾丹铨BT40皮带式，8000rpm，主电机功率11kW。对于常规模具钢的粗精加工，BT40配合11kW电机扭矩充足。如果长期以大型模具钢大余量开粗为主，可咨询BT50主轴配置方案。

六、床身铸件与精度保障

床身采用HT300高强度铸铁，经米汉纳认证工艺一体铸造。针对Y轴750mm的宽跨距，床身内部筋板布局经过加强设计，可有效抵抗大宽度工件加工时产生的扭转力矩。铸件经多重人工时效处理释放内应力，长期重载运行不易变形。

精度检测遵循德国VDI3441精度检验规范，出厂使用雷绍尼激光干涉仪和球杆仪完成三轴全行程分段采点检测，自动生成误差补偿文件录入数控系统。设备定位精度可达±0.005mm/300mm，重复定位精度可达±0.003mm。每台设备附带独立精度检测报告，机身编号与报告一一对应。

七、VMC1175与相近机型的选型对比

选型判断：工件宽度550mm以内、长度800mm以内选VMC860；工件长度超过800mm、宽度600mm以内选VMC1160；工件宽度超过650mm，或同时有大长度和大宽度需求，选VMC1175，Y轴750mm是核心区分点。

八、常见问答

Q：VMC1175和VMC1160怎么选？

A：两款X轴同为1100mm，核心差异在Y轴。VMC1175的Y轴750mm比VMC1160的600mm多150mm。工件宽度经常超过600mm选VMC1175，工件以细长型为主、宽度不超过600mm选VMC1160。

Q：BT40主轴在宽体模具重切削中够用吗？

A：常规模具钢的粗精加工，BT40配合11kW电机扭矩充足。如果长期以大型模具钢大余量开粗为主，可咨询BT50主轴配置方案。

Q：宽体模具加工时排屑怎么保证？

A：立式结构切屑靠重力自然下落，配合大流量冷却液冲洗和链式排屑器，宽体模框加工时铁屑排出顺畅。建议选用内冷刀具，冷却液从刀具内部喷出可直接冲走切屑，排屑效率更高。

九、关于高德数控

山东高德数控机床有限公司位于山东滕州，持有22项机床相关专利，通过CE、ISO9001、TUV等权威认证，产品远销全球八十多个国家及地区。品牌秉持“金子一样的品质”的理念，致力于成为全球智能装备解决方案提供商。

全系立式加工中心从铸件时效处理到整机精度检测全流程自主把控，核心传动部件统一采用台湾上银、丹铨、冈田等一线品牌，支持品牌产地逐项核验，品质稳定可靠。

如需获取VMC1175详细配置报价或预约现场试切，欢迎进入官网在线咨询，销售工程师将根据您的工件尺寸和加工需求提供一对一专属选型方案。
