一、大型模胚加工的行程与刚性需求

在注塑模具和压铸模具行业，大型模胚——保险杠模具模胚、仪表台模具模框、家电外壳模具底板——长度常在1米以上，单件重量几百公斤到近一吨。这类工件的加工难点有两处：一是X轴行程能不能容纳工件全长，避免分段加工带来的接刀痕和二次定位误差；二是床身刚性和主轴扭矩能不能扛住大余量开粗。

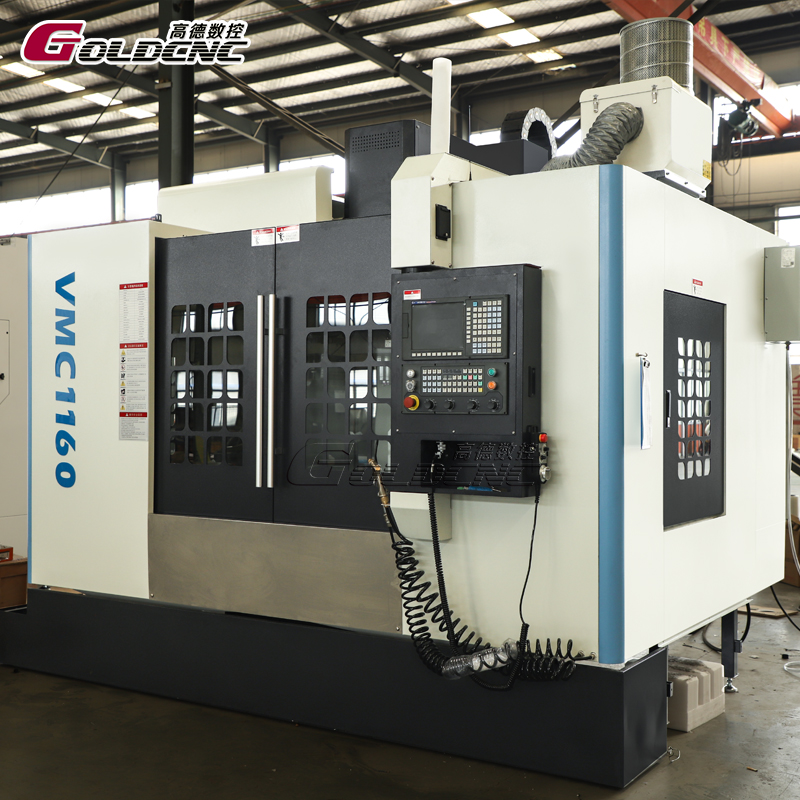

VMC1160立式加工中心是高德数控面向大型模胚和加长结构件推出的加长行程机型，三轴行程X1100×Y600×Z600mm，工作台尺寸1200×600mm，最大承重800kg，主轴功率11kW。本文从行程匹配、刚性配置和工艺方案三个维度，分析这款机型在大型模胚加工中的技术表现。

二、核心技术参数

三、核心配置清单

四、X轴1100mm在大型模胚加工中的核心价值

大型模胚加工的典型特征是工件尺寸长。保险杠模具模胚长度常在1-1.1米，仪表台模具模框长度可达1米以上。在X轴800mm的常规机型上，超过800mm的工件无法一次装夹完成加工，只能分段加工或外协处理。

VMC1160的X轴1100mm行程，相比VMC850、VMC860的800mm行程多出300mm，相比VMC650的650mm行程多出450mm。这个行程增量让1米左右的模胚可以一次装夹完成全部铣削、钻孔、攻丝全工序加工，无需分段作业。分段加工带来的接刀痕和二次定位误差，在大型模具上影响更为突出——模具尺寸越大，累计误差越难通过钳工修正。

工作台尺寸1200×600mm，配合1100mm的X轴有效行程，1米左右的工件两端留有充足的装夹与走刀避让空间。工作台最大承重800kg，大型模胚搭配夹具总重常在500kg以上，800kg承重留有充足安全余量，设备无需长期满负荷运行。

五、三轴滚柱线轨与11kW主轴的重切削匹配

大型模胚加工以大余量开粗为主，φ80-φ125mm面铣刀大切深切削是日常常见工况。VMC1160三轴全部采用台湾上银重载型滚柱线轨，滚柱的线接触结构在大直径刀具重切削时抗振性更强，长期高负荷运行不易产生导轨压痕。

三轴丝杆统一采用上银P3级精密研磨滚柱丝杆，规格4016——直径40mm，导程16mm。40mm大直径丝杆在加长行程机床上抗弯刚性更强，长期重切削工况下不易变形。

主轴标配台湾丹铨BT40皮带式，8000rpm转速，主电机功率11kW。相比VMC850、VMC860的7.5kW电机，11kW大功率电机在大型模具钢开粗时扭矩储备更足。如需高效加工铝合金或进行高光精加工场景，可选配10000rpm或12000rpm直联主轴。

六、床身铸件与精度保障体系

床身采用HT300高强度铸铁，经米汉纳认证工艺一体铸造。针对X轴1100mm的加长跨距，床身内部筋板布局经过强化设计，可有效抵抗长工件加工时产生的弯曲力矩。铸件经多重人工时效处理，充分释放内应力，长期重载运行不易变形。

精度检测遵循德国VDI3441精度检验规范，出厂使用雷绍尼激光干涉仪和球杆仪完成三轴全行程分段采点检测，自动生成误差补偿文件录入数控系统。设备定位精度可达±0.005mm/300mm，重复定位精度可达±0.003mm，每台设备附带独立检测报告，精度达标方可出厂。

七、VMC1160与相近机型选型对比

选型判断：工件长度800mm以内、宽度550mm以内，选VMC860性价比最高；工件长度1米左右、宽度600mm以内，优先选VMC1160，X轴1100mm加长行程是核心优势；工件长度超过1.1米、宽度超过600mm，再考虑VMC1270机型。

八、大型模胚加工工艺方案

一次装夹全工序加工：利用1100mm X轴行程优势，工件一次装夹即可完成面铣、轮廓铣、钻孔、攻丝全部工序。配合24把刀库预存全套刀具，粗精加工刀具自动切换，中途无需停机换刀，大幅提升加工效率。

大切深开粗策略：搭配φ80-φ125mm面铣刀，切深5-8mm，切宽控制在刀具直径的50%-70%，切削力引向轴向。三轴滚柱线轨配合11kW主轴扭矩，切削过程平稳，加工表面质量稳定。

排屑与冷却方案：立式结构使切屑依靠重力自然下落，配合大流量冷却液冲洗排屑。大型模胚加工铁屑产生量大，可选配链式排屑器及时排出铁屑，避免切屑堆积影响加工精度。

九、常见问答

Q：VMC1160和VMC860怎么选？

A：两款机型Y轴与Z轴参数一致，核心差异在X轴行程与主轴功率。VMC1160的X轴1100mm比VMC860的800mm多出300mm，主轴11kW功率也高于860的7.5kW，重切削扭矩更足。工件长度800mm以内选VMC860即可，加工工件长度经常超过800mm，优先选择VMC1160，可实现一次装夹完成全部加工。

Q：VMC1160适合加工哪些类型的大型模胚？

A：保险杠模具模胚、仪表台模具模框、家电外壳模具底板、大型工装底板等长度在1米左右的模胚工件都适用。1100mm X轴行程可覆盖绝大多数1米级模胚的一次装夹加工需求，无需分段作业。

Q：设备加工精度怎么验证？

A：每台VMC1160出厂都附带独立的雷绍尼检测报告，遵循德国VDI3441检验标准，机身编号与检测报告一一对应。客户也可自带工件到厂试切，现场测量尺寸精度与表面光洁度，直观验证加工效果。

十、关于高德数控

山东高德数控机床有限公司位于山东滕州，持有22项机床相关专利，通过CE、ISO9001、TUV等多项权威认证，产品远销全球八十多个国家及地区。品牌秉持“金子一样的品质”理念，致力于成为全球智能装备解决方案提供商。

全系立式加工中心从铸件时效处理到整机精度检测全流程自主把控，核心传动部件统一采用台湾上银、丹铨、冈田等一线品牌，支持品牌产地逐项核验，品质稳定可靠，兼具高品质与高性价比。

如需获取VMC1160详细配置报价或预约现场试切，欢迎进入官网在线咨询，销售工程师将根据您的工件尺寸与加工需求提供一对一专属选型方案。
