VMC1160立式加工中心：大型模具加长工件加工方案

做大型注塑模具的工厂，有一个共同的痛点：模胚太长，装夹一次干不完。

保险杠模具、仪表台模具、家电外壳模具的模胚，长度常常在1米左右。常规VMC850加工行程只有800mm，超过这个尺寸就只能分段加工——先干一半，拆下来调头装夹，再干另一半。分段加工带来的接刀痕需要钳工修配，二次定位误差直接影响模具闭合精度。交期紧的时候，只能外协，成本和工期都不可控。

VMC1160正是为这类场景设计的。X轴行程1100mm，比850多了300mm，1米左右的模胚一次装夹就能完成全部铣削、钻孔、攻丝工序。不需要分段，不需要外协，整个加工流程连续高效。

一、一次装夹到底，省的不只是时间

VMC850的X轴800mm加工750mm以内的工件从容，但遇到1米左右的模胚就卡住了。分段加工不光多花时间，更麻烦的是接刀痕和定位误差。模具越大，这些误差越难修正，最后靠钳工手工修配来补救，费时费力。

VMC1160的X轴1100mm，工作台1200×600mm，1米左右的工件两端留有装夹和走刀空间。一次装夹完成全部工序，从根源上消除分段加工的接刀痕。各面之间的位置度因一次装夹而精准，合模精度有保障。

Y轴600mm比850多出100mm，工件宽度接近500mm时刀具仍有充足的刚性余量。Z轴600mm配合主轴端面至工作台面120-720mm的距离，深腔模具和较高工装的适应性更强。800kg承重，大型模胚加夹具总重有安全空间，设备不必满负荷运行。

二、重切削工况下的刚性储备

大型模具加工以大余量开粗为主，φ80-φ125mm面铣刀大切深切削是常见工况。VMC1160床身采用HT300高强度铸铁，米汉纳认证工艺铸造，经自然时效加人工热时效双重处理，长期重载运行不易变形。

三轴搭载台湾上银滚柱线轨，滚动体为圆柱滚子，与导轨做线接触。滚柱线轨的接触面积大于滚珠点接触，大直径刀具重切削时抗振性更强。三轴丝杠统一采用上银P3级精密研磨滚珠丝杠，规格4016——直径40mm、导程16mm，在加长行程机床上抗弯刚性更强。

主轴标配台湾丹铨BT40皮带式，电机功率11kW，比VMC850和VMC860常见的7.5kW扭矩储备更足。需高效加工铝合金或进行高光精加工的场景，可选配10000rpm或12000rpm直联主轴。刀库标配台湾冈田24把圆盘机械手刀库，换刀时间约2.5秒，粗精加工刀具全部预存，加工中自动切换。

三、与常见机型的选型边界

四、常见问答

Q：VMC1160和VMC860怎么选？

A：两款Y轴和Z轴相同，核心差异在X轴。1160的X轴1100mm比860的800mm多300mm。工件长度800mm以内选860，长度经常超过800mm选1160，一次装夹完成加工。1160主轴功率11kW高于860的7.5kW，重切削扭矩更足。

Q：1米左右的模胚，用850分段加工和外协哪个更划算？

A：如果偶尔有一两套大模胚，外协费用可能比分段加工加钳工修配的成本低。但如果大模胚是常态订单，外协的交期和质量不可控，加上运输成本和来回沟通的时间，长期算不如自己上一台1160。一次装夹干完，省下的外协费很快就能收回设备差价。

Q：精度怎么验证？

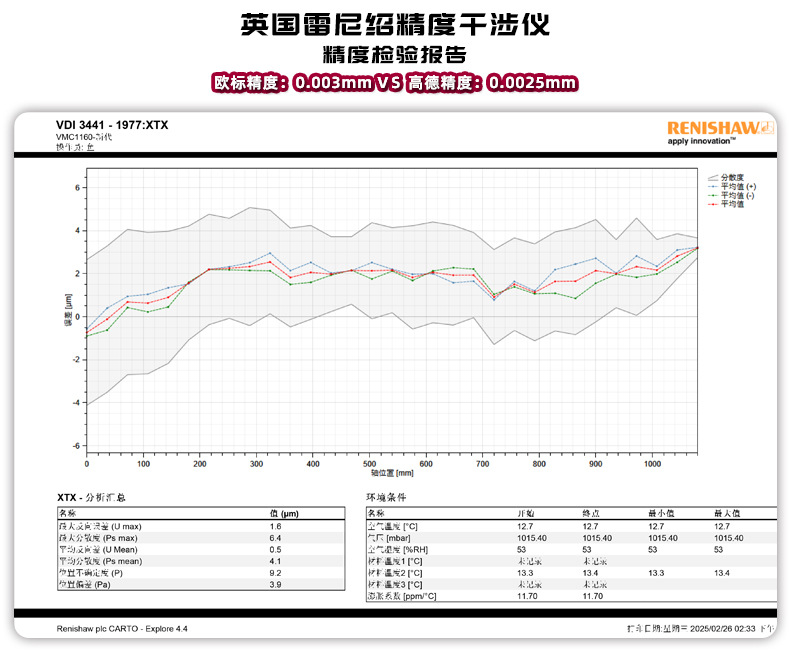

A：每台VMC1160出厂附带独立雷尼绍检测报告，遵循德国VDI3441标准，机身编号与报告对应。可到厂自带工件试切，现场测量尺寸精度与表面光洁度。
