VMC650立式加工中心参数详解 小型精密加工选型方案

做3C电子模具、精密电极、医疗器件零件的工厂，在选设备时有一个共同的纠结：买大设备占地费钱，买小设备又怕刚性不够、精度不达标。

VMC650就是为这类小型精密件加工场景设计的。三轴行程X650×Y500×Z500mm，工作台800×500mm，承重400kg。和常见的VMC850相比，X轴短了150mm，但Y轴和Z轴都是500mm——在工件宽度和高度的容纳能力上，和850完全一致。差别主要在长度方向。

对于工件尺寸稳定在400mm以内的加工需求，VMC650是更紧凑、更经济的选择。

一、小型机的行程，中型机的Y轴和Z轴

VMC650的行程设计有一个特点：X轴650mm，Y轴和Z轴保持500mm不变。这个设计的考量很清晰——小型精密工件的长宽高大多在400mm以内，650mm的X轴完全够用。而500mm的Y轴和Z轴，和850保持一致，装夹和走刀并不局促。

主轴端面至工作台面距离573mm，主轴中心至立柱导轨距离100-600mm，为工件和夹具留出了充足的操作空间。工作台800×500mm，承重400kg，应对小型模仁、电极和精密五金件的加工需求绰绰有余。

如果工件尺寸稳定在400mm以内，VMC650完全够用。如果工件尺寸经常超过400mm，或者未来有接更大尺寸订单的计划，建议考虑VMC850，X轴800mm覆盖更大尺寸范围。

二、小型机为什么要配滚柱线轨和P3级丝杠

小型精密件有一个特点：工件小，但精度和表面光洁度要求高。手机外壳模具电极、医疗器件零件的精度往往在0.01mm以内，曲面光洁度要求达到镜面效果。

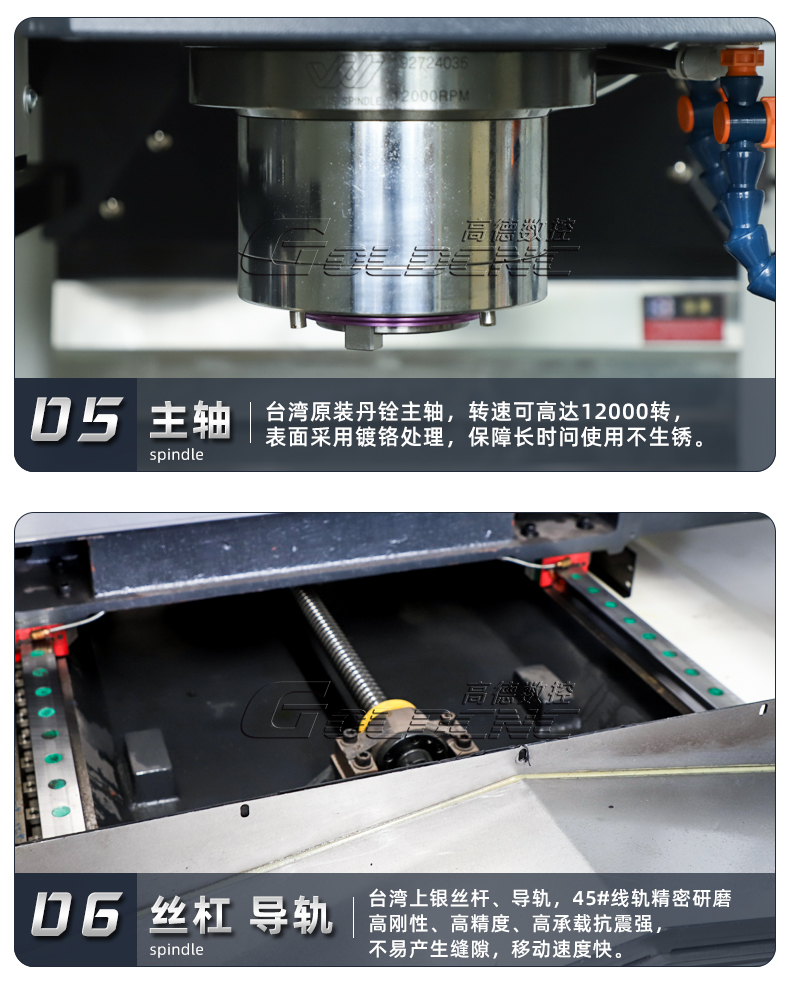

这种工况下，机床的刚性不是用来扛重切削的，而是用来抑制高速精加工时的微小振动。VMC650三轴全部采用台湾上银滚柱线轨，规格X:35、Y:45、Z:45。滚柱线轨的滚动体是圆柱滚子，与导轨做线接触，接触面积大于滚珠点接触。小直径球头刀高速精加工时，滚柱线轨的减振效果直接反映在加工表面光洁度上。

三轴丝杠统一采用台湾上银P3级精密研磨滚珠丝杠，规格4016——直径40mm、导程16mm。这个丝杠规格和VMC850、VMC860完全一致，不因机型小而缩水。40mm直径在同级别650机型中属于较粗规格，抗弯刚性更强。

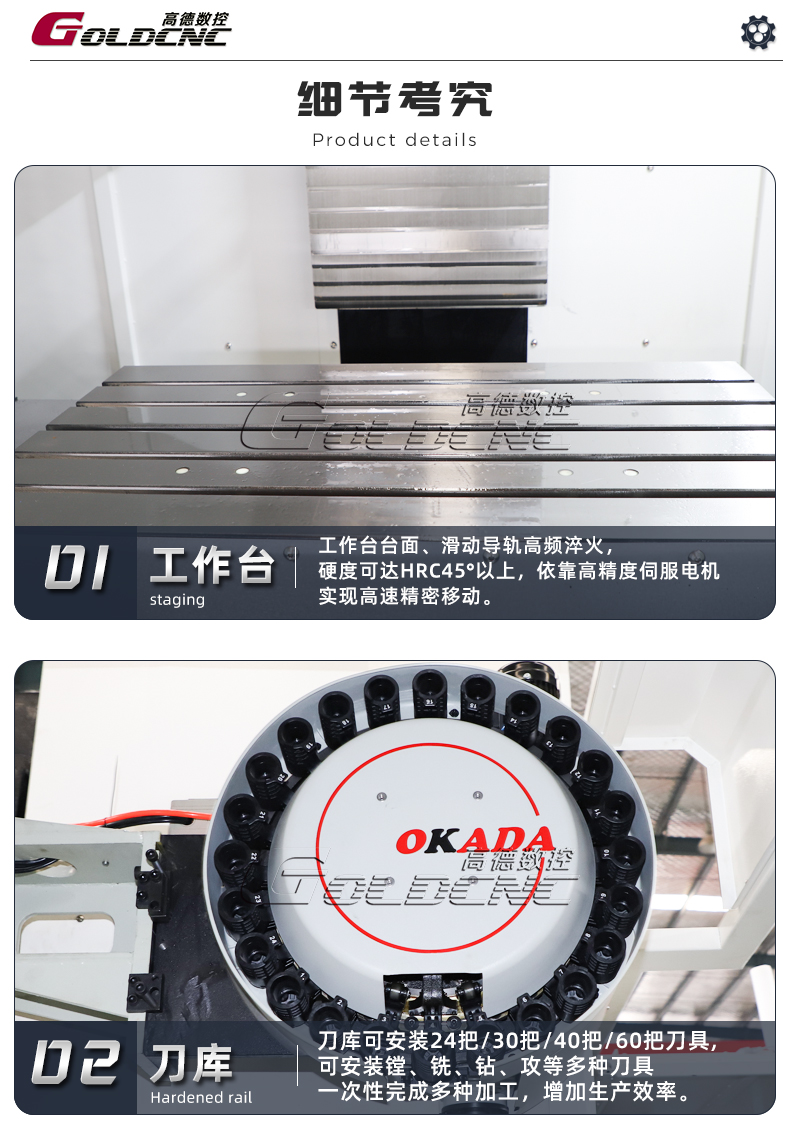

主轴标配台湾丹铨BT40皮带式，8000rpm，电机功率5.5kW。需高效加工铝合金或进行高光精加工的场景，可选配10000rpm或12000rpm直联主轴。刀库标配台湾冈田24把圆盘机械手刀库，换刀时间约2.5秒。小型精密件加工常用刀具在10-15把，24把容量可全部预存。

三、精度标准不因机型小而降低

有些客户担心650机型小、精度不如850。这个担心可以放下。VMC650遵循和VMC850完全一致的精度标准：德国VDI3441精度检验规范，出厂雷尼绍激光干涉仪和球杆仪完成三轴全行程分段采点检测，定位精度±0.005mm/300mm，重复定位精度±0.003mm。每台设备附带独立检测报告，机身编号与报告对应。

床身采用HT300高强度铸铁，米汉纳认证工艺铸造，经自然时效加人工热时效双重处理，长期使用不易变形。核心传动部件品牌和精度等级与VMC全系保持一致。

四、与VMC850的选型对比

工件尺寸稳定在400mm以内，VMC650性价比更高，占地面积也更小。工件尺寸波动大或经常加工400mm以上工件，建议VMC850。两款机型精度和核心传动部件配置一致，选型核心看工件尺寸。

五、适用加工场景

3C电子模具电极和精密镶件、医疗器件小型结构件、自动化设备工装夹具和检测治具、精密五金件如阀体和接头——这些场景的工件尺寸都在400mm以内，对精度和表面光洁度要求高，VMC650完全能胜任。

六、常见问答

Q：VMC650和VMC850精度一样吗？

A：一样。两款机型均遵循德国VDI3441精度检验规范，出厂雷尼绍激光干涉仪和球杆仪逐台全检，定位精度±0.005mm/300mm，重复定位精度±0.003mm。精度标准不因机型大小而缩水。

Q：VMC650的三轴滚柱线轨在小型机中有什么优势？

A：小型精密件常涉及淬火钢硬铣和小直径刀具高速精加工，对机床抗振性要求高。滚柱线轨比滚珠线轨接触面积更大、抗振性更强，加工表面光洁度更稳定。

Q：VMC650适合加工什么材质？

A：标配8000rpm主轴适配45钢、P20、718H等模具钢的常规铣削、钻孔、攻丝。需高效加工铝合金或进行淬火钢高光精加工，可选配10000rpm或12000rpm直联主轴。
