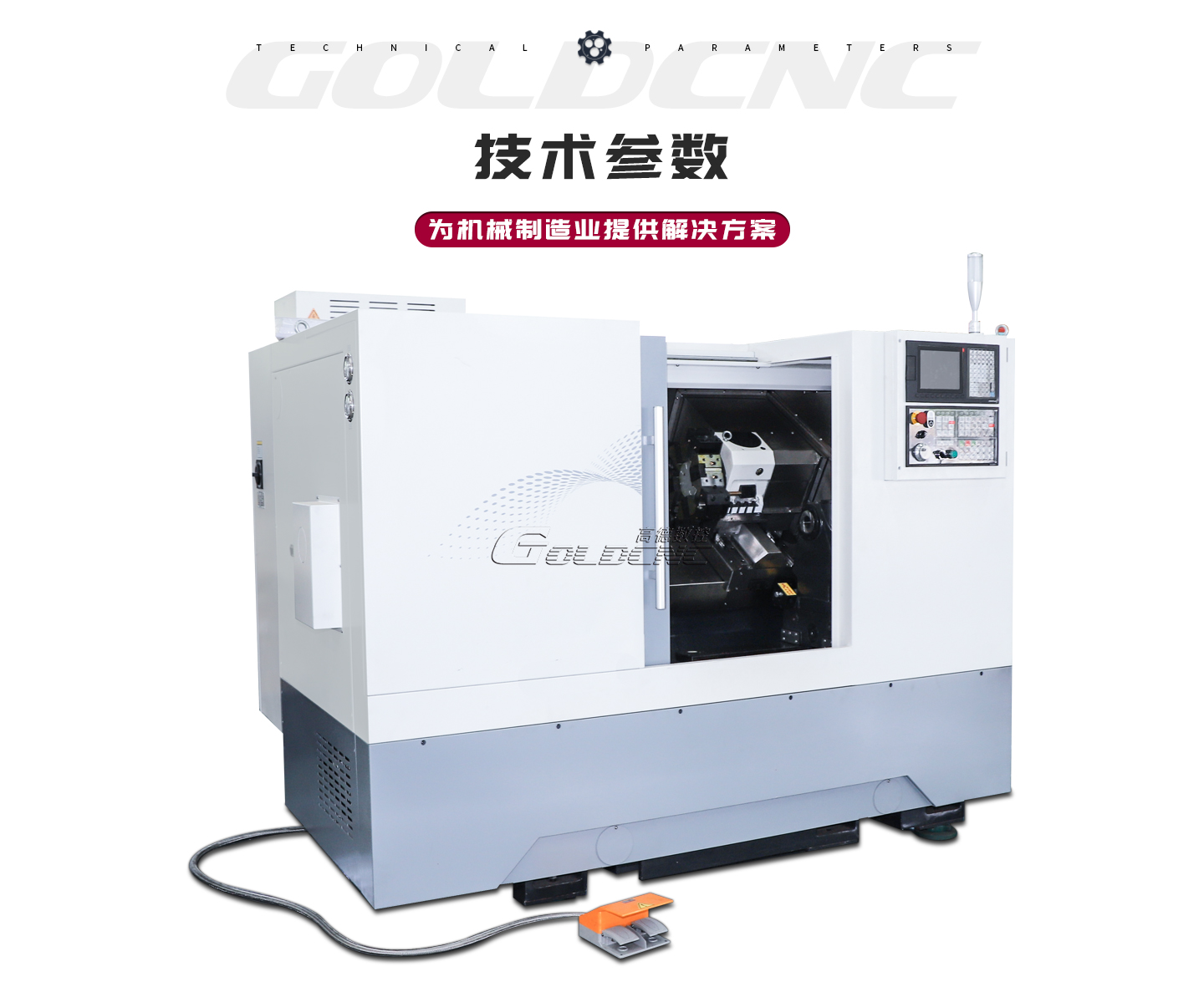

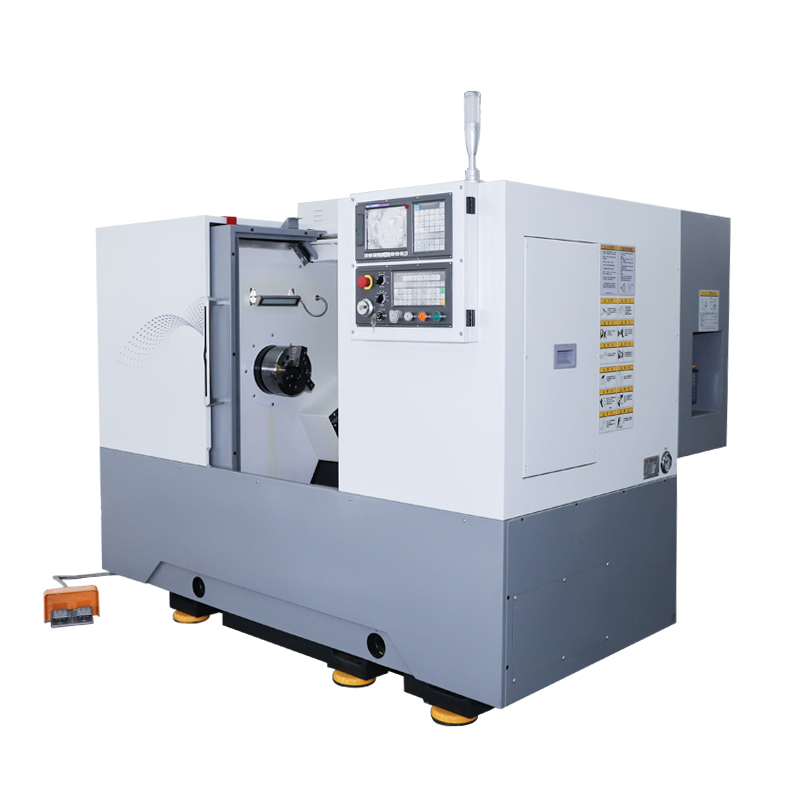

TCK-500数控斜床身车床 | 高德数控

高德TCK-500系列数控斜床身车床 | 重切削高刚性 | 大型轴类盘类零件加工优选

● 重型整体式床身：刚性强、抗震性好，适合大余量重切削

● 10寸标准卡盘：支持大直径零件装夹，通用性强

● 直联传动系统：定位精度高，长期使用稳定可靠

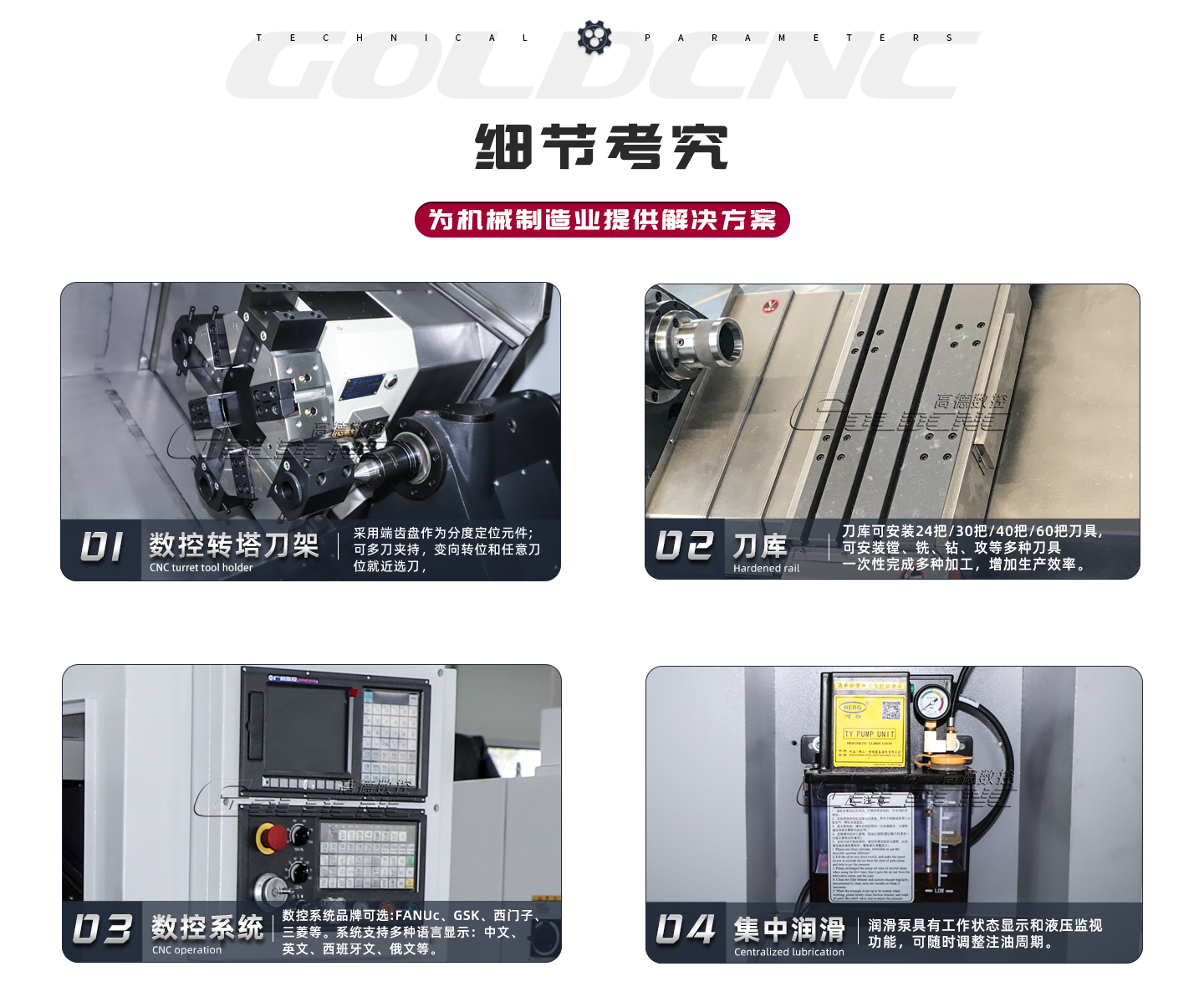

● 可选伺服/液压刀塔：满足不同加工效率与精度需求

● 带莫氏5号尾座：适配长轴类零件加工需求

● 厂家直供服务：支持现场试切，一年保换、三年保修

👉 咨询TCK-500系列报价、预约实地验机

闫经理：13581125399（微信同号）

王经理：18363782399（微信同号）

123_01 123_02 TCK-500_03

主要技术参数	TCK-500	TCK-580	TCK-650
床面最大回转直径	φ500	φ580	φ650
最大加工直径	φ480	φ580	φ630
刀架上最大加工直径	φ320	φ360	φ400
最大加工长度	580	1000	1000
两顶尖距离	670	1320	1320
主轴头形式	A2-8	A2-8	A2-8
卡盘	标准10寸	标准10寸	标准10寸
推荐主轴电机功率	11-15kw(卧式安装)	11-15kw(卧式安装)	11-15kw(卧式安装)
主轴最高转速	2600rpm	2600rpm	2600rpm
主轴孔直径	φ87	φ87	φ87
棒料通径	φ72	φ72	φ72
X/Z轴丝杆规格	3206/4010	4005/5010	4005/5010
X轴极限行程	250	350	350
推荐X轴电机扭矩	21N.M	21N.M	21N.M
X/Z轴线轨规格	45	55	55
Z轴极限行程	620	1120	1120
推荐Z轴电机扭矩	21N.M	21N.M	21N.M
X、Z轴连接方式	直联	直联	直联
排刀工作台尺寸/可选装刀塔	伺服刀塔/液压刀塔	伺服刀塔/液压刀塔	伺服刀塔/液压刀塔
可装刀塔中心高尺寸	80mm	100mm	100mm
套筒直径	φ100	φ100	φ100
套筒行程	120	120	120
尾座最大行程	670	1250	1250
尾座套筒锥孔	莫氏5号	莫氏5号	莫氏5号
外形尺寸(长x宽x高)	2580x1040x1460	3170x1180x1700	3170x1180x1700
重量(约重)	3500kg	4800kg	4800kg
